QTY3-35型砌块机

QTY3-35型液压全自动砌块机概述:

    主要是用以河砂、石子、矿渣、页岩、煤矸石、粉煤灰等为主要原料,添加少量水泥,由液压全自动水泥垫块机压制而成的新型节能建筑材料。

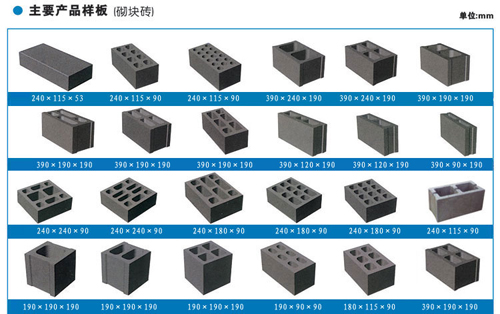

该机采用液压、振动相结合。该垫块机设有二次布料装置,可以生产各种规格垫块、墙体砖,还可以生产彩色路面砖、路沿石、树坑石、草坪砖、护坡砖等多种产品。该垫块机采用德国核心技术生产、模具采用优质钢材先进工艺,经精加工、线切割、热处理等多道工序,经久耐用,处于国际领先地位。该垫块机由于压、振匹配合理制品美观、强度好,出模即可码垛,节省大量托板。
    控制系统:全自动PLC电脑控制、人机界面,电器采用日本三菱等品牌,控制程序综合15年实际生产经验,结合国际发展潮流,以满足国情设计编写而成,实现无需专业人士,只需简单培训即可操作,强大的内存可备升级之需。
QTY3-35型液压全自动砌块机技术特点:
    成型机机架:采用高强型钢及特种焊接工艺制造,极其坚固。导向柱:采用超强特种钢材制成,表面镀铬具有良好的抗扭与耐磨能力。垫块机模具压头:机、电、液同步驱动,同一托板制品高度误差极少,产品一致性好。垫块机布料器:采用传感与液压比例驱动技术,在摆动布料车及破拱机构作用下,产生强制离心泄料,布料快速均匀,对带孔垫块制品特别有利。振动器:采用电液技术驱动,多源式振动系统,在电脑控制下由液压驱动产生垂直同步振动,频幅可调,实现低频加料,高频成型的工作原理,对不同原材料可获得良好振实效果。

QRT3-35型砌块机技术参数

模箱尺寸

690ⅹ535ⅹ20mm

成型块数

空心砌块:3块 390ⅹ190ⅹ190mm

成型周期

20-30秒./次

设计生产能力

路面砖8000—12000块/班 10块/模

多空砌块8000—12000块/班 10块/模

振动变频

4500次/分—5100次/分

激振力

~22KN

振动器功率

Y132S1—2 N=6KW

油泵

cb32平左 Q=40MI/r p=10mpa

顶油缸

63ⅹ300 杆径32

边油缸

63ⅹ250 杆径32

液压系统额定压力

6.3mpa

整机容量

11.5kw

钢托板规格
(生产路面砖只用10-15块)

680ⅹ535ⅹ6mm

整机重量

~3000kg ~3000kr

整机外形尺寸

~4000ⅹ3500ⅹ23000mm
