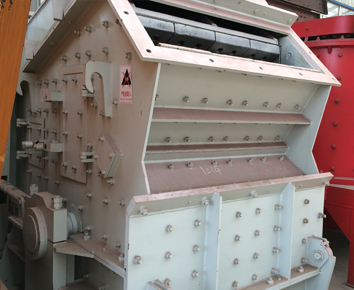

反击式破碎机的内部结构:
反击式破碎机的基本结构是由机体、高速电动机、传动装置、腔体衬板、转子、衬板、板锤、反击板等部件组成,反击式破碎机按转子数目可分为单转子反击式破碎机和双转子反击式破碎机。按转子方向,单转子反击式破碎机分为可逆式转动和不可逆式转动两大类型。双转子反击式破碎机可分为同向转动式、反向转动式和相向转动式三种类型。按内部匀整功能结构可分为,单转子反击式破碎机又分为带匀整箅板和不带匀整箅板两种形式。
反击式破碎机的工作原理:
反击式破碎机在工作时,矿石物料先由机器上部进料口处的给料装置,直接将物料均匀且连续不断地送进机器内部,物料会与内部高速旋转的转子上的板锤发生高速的碰撞并形成一次撞击破碎,然后物料被快速的弹向一级破碎腔的上反击板,又形成一次破碎,被破碎成小块的物料会进入二级破碎腔,并再度与板锤与反击板产生碰撞,再度被碎碎成小块,最终还要进入三级破碎腔完成最终成形的破碎过程,合格的物料会由出料口排出,不合格的物料会在整个破碎过程中多次破碎直到达到破碎要求。
新型节能反击式破碎机的主要优点:
1. 反击式破碎机进料口大、破碎腔高度大,适应范围广尤其对硬度高的物料、直径大的物料有很强的适应能力。并且在破碎的过程中所产生的石粉及片状物料少。
2. 合理的内部结构设计使物料不会被卡在板锤与反击板中,减少阻力破碎功耗小,达到节能的目的。
3. 采用高耐磨合金铸造的锤头不易磨损使用寿命长,破碎力强冲击力大。
4. 采用高精密轴承密封润滑油系统,不漏油避免灰尘进入保证机器长期稳定的运行。
5. 出料栅格箅板尺寸可灵活调节,产品粒度可在一定范围内调整,颗粒形状均匀。
6. 反击式破碎机的机箱可翻转拆解,检修维护方便。
反击式破碎机主要技术参数:
型号
|
规格
( mm ) |
进料口尺寸
( mm ) |
最大进料边长
( mm ) |
生产能力
( t/h ) |
功率
( kw ) |
总重量
( t ) |
外形尺寸
(长 × 宽 × 高) ( mm ) |
PF-1007
|
Φ1000×700
|
400×730
|
300
|
30-70
|
45
|
12
|
2330×1660×2300
|
PF-1010
|
Φ1000×1050
|
400×1080
|
350
|
50-90
|
55
|
15
|
2370×1700×2390
|
PF-1210
|
Φ1250×1050
|
400×1080
|
350
|
70-130
|
110
|
17.7
|
2680×2160×2800
|
PF-1214
|
Φ1250×1400
|
400×1430
|
350
|
100-180
|
132
|
22.4
|
2650×2460×2800
|
PF-1315
|
Φ1320×1500
|
860×1520
|
500
|
130-250
|
220
|
27
|
3180×2720×2620
|
