郑州伟业重工机械

新闻中心

订购留言

详细内容

您的当前位置: 主页 > 新闻中心 > 产品知识 > 详细内容

伟业重工加气块设备生产工艺流程一

浏览量:                     作者来源:伟业重工                    发布时间:14-07-16 15:47:32
导读:伟业重工加气块的生产过程可以分为下列几个阶段:半成品制备,料浆制备,成型,料浆的发气和凝结(亦称初养);坯体的切割,蒸压前制...

伟业重工加气块的生产过程可以分为下列几个阶段:半成品制备,料浆制备,成型,料浆的发气和凝结(亦称初养);坯体的切割,蒸压前制品的静停。
混凝士料浆在生产过程中需经历几个阶段,从将干组成料与水一起进行搅拌开始,经过可对其进行加工(切去多余废料,切割等)的初硬状态,直至获得一定强度的成品。
      生产加气块时要求严格遵守工艺规程,因为即使是很小的误差,也可能使制品在生产过程的各个阶段中引起各种缺陷。
      一、半成品制备
      所谓半成品,是指由于工艺需要而经过进一步加工的一些原材料或其混合物。
      在加气混凝土生产过程中有下列半成品:
      1.胶结混合料,它是将混合组分胶结料或单组分胶结料与部分骨料一起磨细而成。
      2.砂浆。
      3.新鲜废料浆。
      4.表面活性剂水溶液中的铝粉悬浮液。

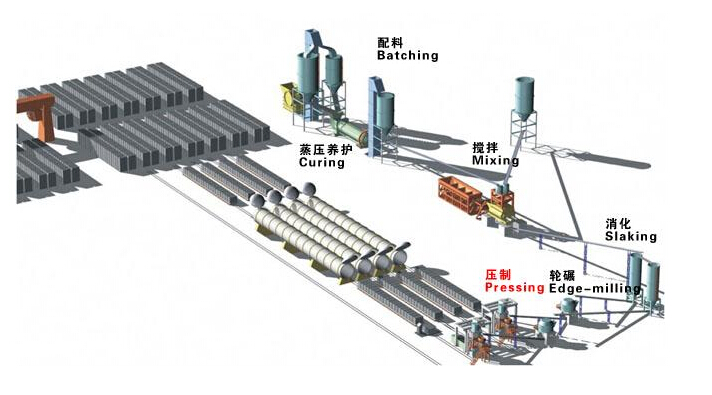

生产工艺
      加气混凝土的性能取决于半成品的质量,而半成品的质量则与各种原材料的质量、数量及其制备方法有关。各种原材料质量的影响和作用。
    (一)、胶结混合料
      胶结混合料是由胶结组成料与部分骨料混合磨细而得。制备胶结混合料时,主要是保证其具有正确和均匀的组成及细度。对于不同生产工艺最适宜的胶结料细度。
      用于加气混凝土生产工艺的胶结混合料应包含有:占干组成料总量17-20%的生石灰(CaO+MgO总量),占干组成料总量3-4%的二水石膏;根据粉煤灰的自然粒径,将粉煤灰总最的40-60%与胶结料一起磨细。
在有些工厂中,由于胶结组成料是按体积计量配人磨机中的,加气块生产工艺混合料磨细后要在专门的匀化设备中混合均匀。
     (二)、砂浆
      砂浆是由砂与水一起粉磨而得。在制备砂浆时,应保持砂浆具有均一的容重和细度。砂浆的容重不应低于1.62公斤/升。当所得砂浆的容重超过1.62公斤/升时,应按表中所给数据调整外加水的用量。    当加入新鲜废料浆后,砂浆中的氧化钙含量可达2-8%(占砂重)。当制备不加新鲜废料浆的砂桨时(例如在生产间歇后),则应在磨机中加人石灰,石灰用量为砂重的2%左右。石灰能防止砂浆在储料斗中及在浇注体中沉淀,并能使砂浆中的二氧化硅部分活化。
