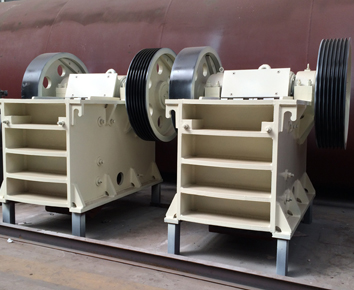

颚式破碎机



颚式破碎机工作用途:
    颚式破碎机是我们从欧洲引进先进技术,结合国内石料行业具体工矿条件研发而成高效破碎设备,也是国内目前最先进的欧版颚式破碎机,该机具有破碎比大、产量高、产品粒度均为立方体、机器结构简单、工作可靠、维修更换零部件方便、颚板寿命长、运营费用经济等特点。适用于矿山、冶金、建材、建筑、公路、铁路、机场建设、水利水电工程和石油化工等多种行业,可破碎抗压强度不大于320Mpa的物料,分粗碎颚破和细碎颚破两种。欢迎电话咨询颚式破碎机价格及相关信息!


颚式破碎机结构:

    颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧(或液压复位装置)、固定颚板与活动颚板等组成,其中肘板还起到保险作用,当遇到如铁块等不可破碎的超硬物时,颚式破碎机会启动过载保护装置主轴和大皮带轮主动脱开分离,使不可破碎物体快速排出机体外,有效保护了颚板或机体发生断裂的危险。

颚式破碎机适用范围:
    颚式破碎机用的最多的就是作为粗破设备,粗破指的是在石料生产线中的第一道破碎设备,通常是将大块的石头先破碎成为中等粒度的小块,再同下道破碎设备进行中碎加工。不过目前也有专用的细碎式颚式破碎机,此种设备用的最多的就是水泥厂,专门用来对水泥生料进行细颚,当然也可用来制砂用在制砂生产线中。因粗碎颚式破碎机的进料口非常大,非常适合将超大块硬度在320MPa以下的岩石进行破碎作业,是石料生产线中不可或缺的粗破设备。

颚式破碎机工作原理:
    该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。


颚式破碎机性能特点:

1.破碎腔深而且无死区,提高了进料能力与产量;
2.其破碎比大,产品粒度均匀;
3.垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;
4.润滑系统安全可靠,部件更换方便,保养工作量小;
5.结构简单,工作可靠,运营费用低。
6.设备节能:单机节能15%~30%,系统节能一倍以上;
7.排料口调整范围大,可满足不同用户的要求;
 8.噪音低,粉尘少。


颚式破碎机技术参数:

规格型号 进料尺寸(mm) 进料粒度(mm) 产量(t/h) 出料调节范围(mm) 电机功率(kw) 外形尺寸(mm) 重量t)
PE-150×250 150×250 125 1-5 10-40 5.5 875×758×850 0.81
PE-150×750
150×750 125 5-16 10-40 15 1200×1530×1060 3.8
PE-250×400
250×400 210 5-20 20-60 15 1450×1315×1296 2.8
PE-400×600
400×600 340 16-65 40-100 30 1565×1732×1586 6.5
PE-500×750
500×750 425 45-100 50-100 55 1890×1918×1870 10.1
PE-600×900
600×900 500 90-180 65-160 55-75 2305×1840×2298 15.5
PE-750×1060
750×1060 630 110-260 80-140 110 2450×2472×2840 28
PE-900×1200
900×1200 750 160-410 95-165 110 3335×3182×3025 50
PE-1000×1200
1000×1200 850 250-480 195-265 110 3435×3182×3025 57
PE-1200×1500
1200×1500 1020 350-800 150-300 160 4200×3732×3843 100.9
PEX-250×750
250×750 210 15-30 25-60 22 1667×1545×1020 4.9
PEX-250×1000
250×1000 210 16-52 25-60 30-37 1530×1992×1380 6.5
PEX-250×1200
250×1200 210 20-60 25-60 37 1900×2192×1430 7.7
PEX-300×1300
300×1300 250 20-90 25-105 75 2720×1950×1600 11
