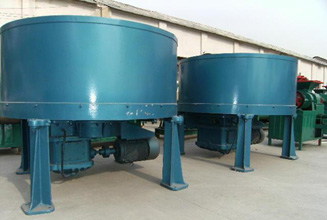

轮碾机是一种传统的物料损坏和混合设备，由于它一同具有碾揉和拌合作用，对控制商品的细度非常便当，迄今仍然是建筑材料、耐火材料、陶瓷、化工等许多工作在材料制备工序中广泛选用的重要设备。合适拌合粉状物如：煤矸石、粘土、粉煤灰、耐火泥、尾矿砂、炉渣、型砂等。XHL行星轮碾混合机是根据国外最新轮碾、搅拌设备的优点设计而成的轮碾和搅拌合二为一的机型，具有搅拌效果好，生产效率高，节能效果显著，安装维修方便，密封性好，无环境污染，适应性能强等优点，各项技术指标居国内先进水平。

行星式轮碾混合机特点是：
　　①行星搅拌性能优越，混合均匀。
　　②搅拌铲的自转与公转分别由单独的电机驱动。
　　③出产功率高，在很短时间内即可抵达充分混合的作用。
　　④体积细巧、重量轻，便于运用和设备修补。
　　行星式轮碾机主要部件：
1、 设备主要部件

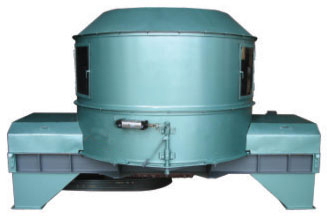

　　行星式轮碾机由机架、变速箱、碾盘、碾轮、行星搅拌铲、加水装置组成。
2、各部件结构的说明
　　一、机架部分
　　机架用槽钢焊成一整体，碾盘置于机架中央，机架两端配有保护罩，电机装在机架一侧，通过三角皮带带动变速箱，以驱动立轴转动。
　　二、碾盘
　　碾盘分上、下两部份和盖、筒体下部装有三处衬板，底部开有扇形出料口。筒体上部开有窥视窗，以便观察运行情况。进料口开在直筒体上部，筒盖上方有进水口一个。
　　三、传动系统
　　减速箱为铸铁箱形结构，由两对斜齿组成，悬挂于机架中央，减速后带动立轴转动。行星齿轮箱装在立轴上端，立轴上的中心齿轮通过两只介齿带动两只行星齿轮自转。两根行星齿轮轴的下端各装有一组行星搅拌铲，行星箱两侧装有行星搅拌侧括板，它们以一定的速度（见本设备主要参数）绕立轴作顺时针方向公转，同时两组行星搅拌铲的3块铲板分别以一定的速度（见本设备主要参数）绕各自的轴芯作逆时针方向自转。
　　四、行星搅拌铲及侧刮板
　　行星搅拌铲是本设备的主要搅拌部份，共有两组，每组搅拌铲的3块铲片均匀分布在铲盘上，通过三根刮板杆与铲盘联接。行星搅拌铲是利用铲片的旋转运动状态翻动，搓研和混合物料，铲片和刮板杆上分别开有横向和纵向的沟槽，便于安装、调整，也便于维修时更换。为防止在使用中因物料混入的硬物或铁件而成机件损坏，侧刮板杆上装有过载缓冲保护弹簧，当搅拌阻力过大，超过限度时，保护弹簧自动压缩，铲片即能抬起一定角度，以减少阻力，保护机件。
　　五、进出料及加水中心装置
　　进水部份采用活动接头装置，加水连接固定在行星齿轮箱上，随其与碾轮、行星搅拌铲同步转动，在加水连接与水管之间，装有一回转接头，水与添加剂直接喷洒在物料上，碾轮、刮板、行星搅拌铲上可避免沾染。物料从进料口定量投入，拌碾完毕后的物料由碾盘底部的扇形出料口卸出。

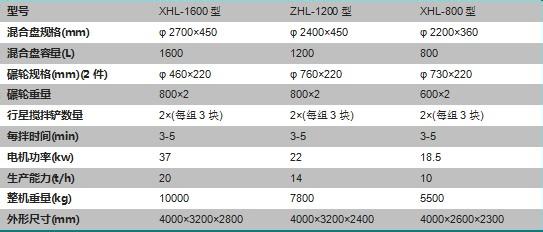

主要技术参数：
